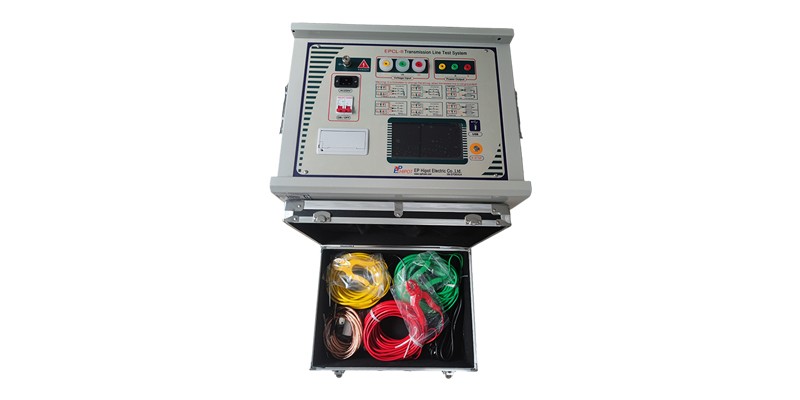

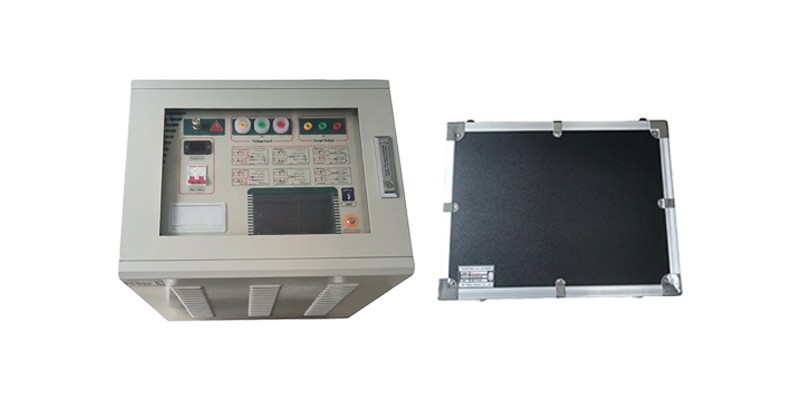

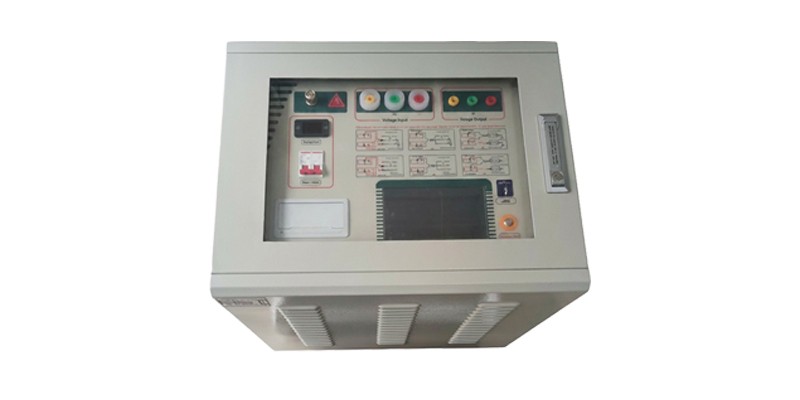

Información general:

El sistema de prueba de línea de transmisión EPCL-II es un instrumento de alta precisión diseñado para la medición en el sitio de los parámetros de frecuencia de potencia de varias líneas de transmisión de alto voltaje, incluyendo líneas aéreas, de cable y de cable aéreo híbrido. El instrumento cuenta con una estructura integrada con un módulo de alimentación de frecuencia variable incorporado capaz de proporcionar salida de frecuencia variable regulada en intervalos seleccionables de 47,5 Hz / 52,5 Hz, 45,0 Hz / 55,0 Hz, 57,5 Hz / 62,5 Hz o 55,0 Hz / 65,0 Hz. Al emplear tecnología de filtrado digital, elimina efectivamente la interferencia de los campos eléctricos de frecuencia de potencia, resolviendo fundamentalmente el problema de la medición precisa bajo una fuerte interferencia electromagnética, y también es adecuado para pruebas alimentadas por generadores en entornos totalmente desenergizados. A medida que las redes eléctricas se expanden y las líneas multicircuito en torres compartidas se vuelven cada vez más comunes, el acoplamiento mutuo entre las líneas de transmisión se intensifica, causando una interferencia más fuerte durante las pruebas de parámetros de frecuencia de potencia que compromete gravemente la precisión de medición y la seguridad del equipo. Para hacer frente a este desafío, nuestra empresa ha desarrollado este sistema de prueba de parámetros de línea de transmisión de próxima generación, que integra una fuente de alimentación de prueba de frecuencia variable, un módulo de medición de precisión, un chip de procesamiento digital de alta velocidad y un circuito de tensión anti-inducida protegido por patente. Este diseño elimina eficazmente el impacto de una fuerte interferencia electromagnética, garantiza la seguridad del instrumento y permite a los usuarios medir los parámetros de frecuencia de potencia de la línea de transmisión de forma rápida, conveniente y con una precisión excepcional.

Características:

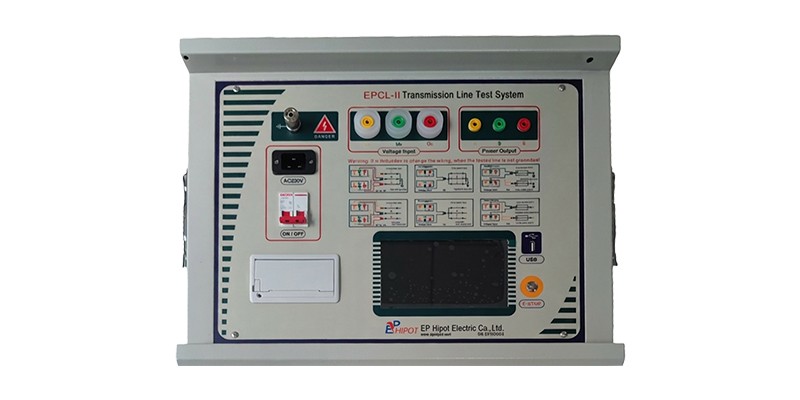

ØPantalla LCD súper grande full-touch

El instrumento está equipado con una pantalla táctil de pantalla grande de 7 pulgadas y una interfaz de operación ultra táctil, que es fácil de operar. Todos los pasos de operación se muestran en un menú intuitivo, haciendo que cada paso sea muy claro. Los operadores pueden utilizar el instrumento sin formación profesional adicional. Todo el proceso de medición se puede completar con un toque ligero, lo que lo convierte en un dispositivo de medición inteligente ideal.

ØTamaño pequeño y peso ligero

El instrumento cuenta con un volumen mínimo y un peso ligero, proporcionando un método de prueba sencillo y conveniente.

ØConexión de alimentación sencilla y conveniente

Todos los procesos de medición del instrumento solo requieren conexión a una fuente de alimentación de red de 220V, eliminando el inconveniente de conectarse a una fuente de alimentación de campo de 380V encontrada en los métodos de medición existentes.

ØCapacidad de tensión super anti-inducida

El instrumento adopta un circuito de tensión anti-inducida único, lo que le permite soportar altas tensiones inducidas (corriente anti-inducida de hasta 60A) y operar normalmente bajo tensiones inducidas de hasta 30.000 voltios.

ØMedición directa de la tensión inducida y la corriente inducida

El circuito único de tensión anti-inducida del instrumento le permite soportar altas tensiones inducidas. Por lo tanto, el instrumento puede medir directamente la tensión inducida y la corriente inducida, y puede determinar si la línea es adecuada para la medición.

ØTecnología de conversión de frecuencia para medición precisa

Con una fuerte capacidad anti-interferencia, la potencia de salida de medición del instrumento es proporcionada por su módulo de alimentación de frecuencia variable incorporado. La frecuencia se puede ajustar a 47,5 Hz/52,5 Hz, 45,0 Hz/55,0 Hz, 57,5 Hz/62,5 Hz o 55,0 Hz/65,0 Hz. La tecnología de filtrado digital se emplea para evitar eficazmente varias señales de interferencia de frecuencia de potencia en el sitio, lo que permite al instrumento lograr mediciones de alta precisión, precisas y fiables.

ØProcesador de alta velocidad

El instrumento utiliza un procesador de señal digital profesional de alta velocidad como unidad de procesamiento principal, lo que mejora en gran medida sus capacidades de cálculo y procesamiento al tiempo que garantiza la precisión de los datos medidos.

Øoperación sencilla

El cableado externo es sencillo. Todas las mediciones (impedancia de secuencia positiva, impedancia de secuencia cero, capacitancia de secuencia positiva y capacitancia de secuencia cero) se pueden completar conectando los conductos de prueba a la línea sometida a prueba solo una vez en el extremo de la prueba. Esto resuelve los problemas existentes en los métodos de prueba tradicionales, como la conmutación de cableado de prueba engorrosa, y los problemas relacionados con la anti-interferencia, la estabilidad y la precisión. También evita el riesgo de que la tensión inducida dañe al operador al cambiar el cableado.

ØAlmacenamiento masivo de datos

El instrumento está equipado con un chip de calendario y una memoria de gran capacidad, lo que permite guardar los resultados de las pruebas en orden cronológico. Los registros históricos se pueden ver en cualquier momento e imprimir.

ØGestión científica y avanzada de datos

Los datos del instrumento se pueden exportar a través de una unidad flash USB. Los datos se pueden ver y gestionar en cualquier PC, y se pueden generar informes de trabajo.

ØProtección de seguridad operacional

Una función de detección de puesta a tierra está especialmente diseñada en el instrumento para determinar si el instrumento está correctamente puesto a tierra en el sitio. Si la conexión a tierra está suelta o no conectada, el instrumento detectará automáticamente esto y prohibirá el funcionamiento del usuario, garantizando así la seguridad personal y protegiendo el instrumento durante el uso.

Especificación:

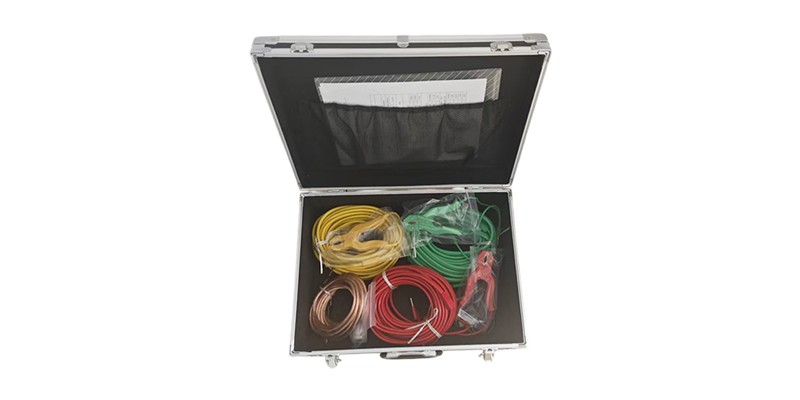

Lista de embalaje
